在做等電位工程和防雷接地時,這17個常見誤區你注意了嗎?

2021/10/19 14:17:26

針對知名房企在項目工程質量巡檢中收集的防雷接地及等電位安裝質量問題實例,并結合國家規范和圖集及提升品質的要求進行解讀。這些典型問題的原因分析和處理措施值得大家參考學習!

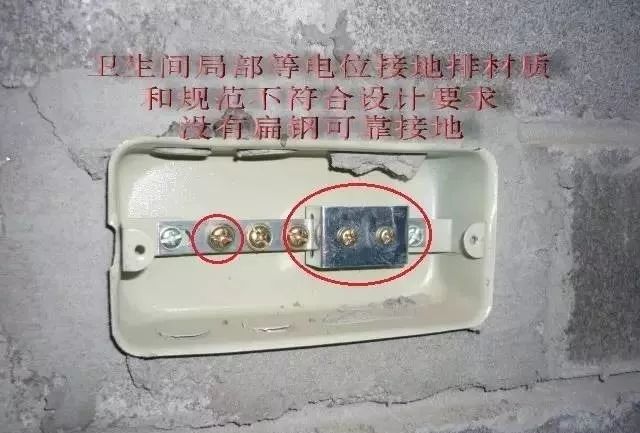

NO.1  等電位接地排材料和規格不合格

存在問題

①衛生間局部等電位端子箱的接地排采用規格為10×1.3mm的鍍鋅鐵片。

②沒有接地扁鋼。

原因分析

①施工單位沒有認真審核施工圖,對施工圖集不熟悉。

②工程部和監理對施工材料進場沒有檢驗,導致存在較多接地材質和規格不合格現象。

③施工單位偷工減料。

④造價部對于市場變動敏感的材料采用包干價格計價不合理。

處理措施或方法

①工程部、監理必須認真檢查進場材料和現場已安裝的材料。

②對于等電位端子箱不合格的接地排必須全部更換,并加以處罰,同時對監理檢查監督不力,造成返工后果的必須進行處罰。

③工程部對市場變動敏感的材料要主動與造價部協調,調整計價口徑,避免等待成本增加,以次充好,影響質量。

④施工大樣圖和國標圖集16D501明確要求接地排必須采用4mm厚的紫銅排,施工必須按要求全部更換。

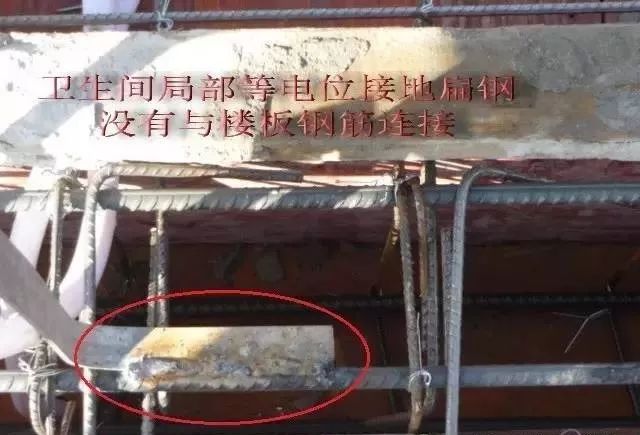

NO.2  等電位接地連接不符合規范要求



存在問題

①衛生間局部等電位沒有按照設計大樣圖和規范要求與樓板鋼筋網連接。

②焊接質量較差。

原因分析

①工程部、監理和施工單位沒有認真審圖,沒有熟悉圖集和驗收標準。

②工程部和監理沒有做好現場過程工序質量的檢查和驗收,對存在的問題沒有及時督促落實整改。

③施工單位施工技術交底不到位,盲目施工。

處理措施或方法

①工程部和監理必須認真審圖和熟悉國標16D502圖集和驗收標準,加強現場工序施工時的檢查和對工序質量的驗收,發現問題及時督促整改。

②施工單位應認真熟悉圖紙,嚴格按規范、國標或當?shù)貥?biāo)準圖集施工,不得盲目施工。

③衛生間局部等電位接地扁鋼應與樓板鋼筋網焊接連通,焊縫飽滿,焊縫長度至少應符合驗收標準。

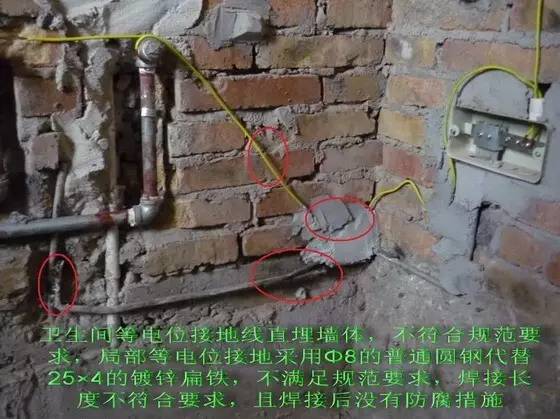

NO.3  衛生間局部等電位接地線連接和敷設不符合規范要求


存在問題

①衛生間等電位的接地線與金屬給水管道連接沒有采用專用的接地卡子,而是直接綁扎在金屬管道上,并且多股接地線連接前沒有搪錫。

②接地線沒有敷設保護管,直接敷設在墻里。

原因分析

①工程部和監理對隱蔽工程檢查驗收不到位,發現問題沒有督促整改和二次驗收。

②施工單位質量意識差,沒有自檢,偷工減料,野蠻施工。

處理措施或方法

①工程部和監理對隱蔽工程必須做好檢查驗收,未經驗收合格嚴禁進入下一道工序施工。

②必須全部返工,隱蔽工程報驗之前施工單位必須自檢合格,

③嚴格按照設計和規范要求做好接地卡接,套設阻燃電線管,多股PE線要求搪錫。

④發現此問題必須對監理單位和施工單位做出經濟的處罰。

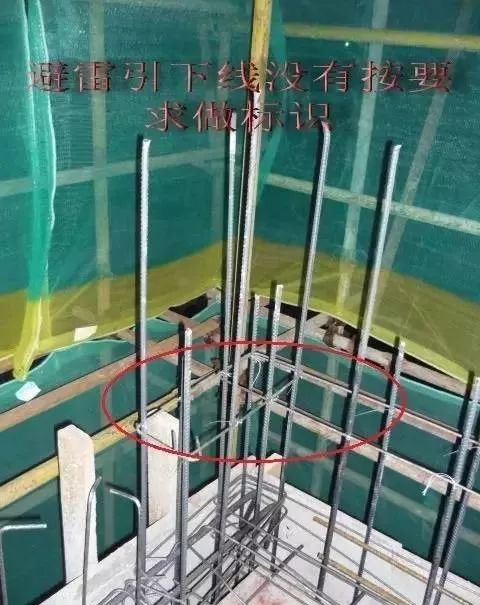

NO.4  避雷接地引下線沒有做標識


存在問題

避雷接地引下線施工過程沒有做明顯標識。

原因分析

①工程部和監理對每樓層的防雷接地引下線施工過程沒有認真檢查和驗收,發現問題沒有及時糾正和落實整改。

②施工單位質量意識差,圖方便,省油漆的錢。

處理措施或方法

①工程部和監理應核對施工圖,明確引下線的位置和數量,在每一樓層施工過程中必須對引下線用油漆做明顯標記,隱蔽前應做驗收,并核對隱檢資料。

②每處引下線主筋直徑大于等于16時應接2根,小于16應接4根主筋,連接可靠。

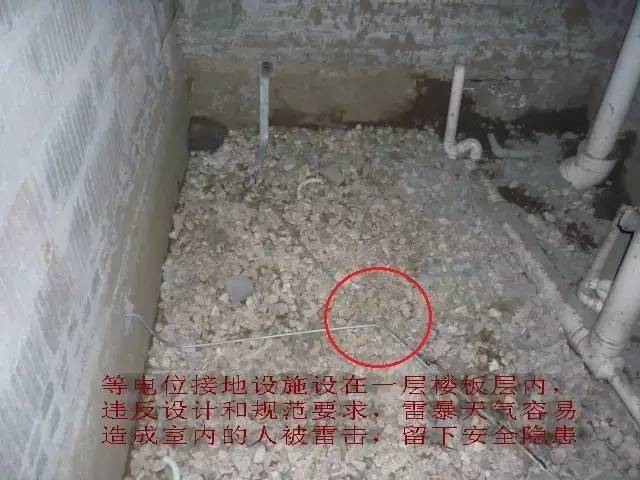

NO.5  局部等電位的接地干線串聯敷設存在安全隱患



存在問題

局部等電位的接地干線串聯敷設存在安全隱患,違反了規范和設計要求。

原因分析

①工程部、監理和施工單位沒有認真審圖,沒有熟悉驗收規范。

②工程部和監理現場的隱蔽工程檢查和驗收不到位,發現問題沒有及時督促落實整改。

③施工單位安全意識差,圖方便,盲目施工。

處理措施或方法

①工程部、監理和施工單位應認真審圖,特別是審核施工圖大樣圖,熟悉施工驗收規范。

②工程部和監理應認真按照設計和驗收規范要求對隱蔽工程做好檢查驗收,發現問題及時督促落實整改。

③水電安裝班組與土建施工班組應密切配合,施工隨時跟蹤到位。

④將等電位接地干線全部拆除,無法與粱主筋連接的情況時,就近打接地極,類似如此返工不得另行計費。

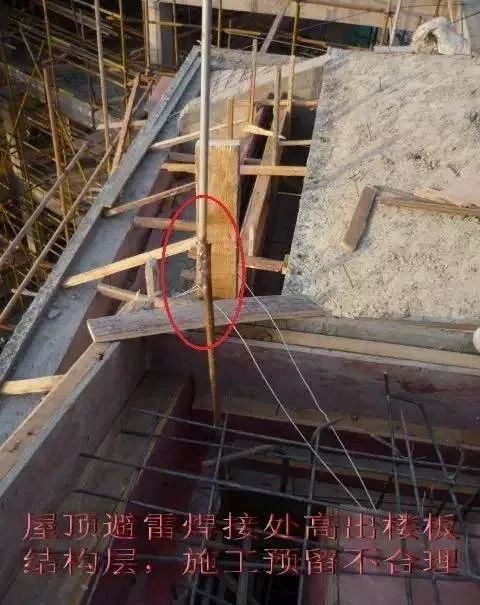

NO.6  避雷焊接點在屋頂樓板結構層外露


存在問題

避雷帶與接閃器連接的焊接點在屋頂樓板結構層外露,且外露處沒有做防腐處理。

原因分析

①工程部、監理和施工單位沒有熟悉驗收規范和防雷接地標準圖集。

②工程部和監理沒有認真做好隱蔽工程驗收,對施工過程的質量監督落實整改不力。

③施工單位質量意識差,施工技術交底不到位。

處理措施或方法

①工程部和監理加強施工過程的質量檢查,嚴格按照設計和驗收規范及標準圖集要求做好隱蔽工程驗收。

②將結構層外的焊接處做好防腐處理,同時在今后的施工中不得采用非鍍鋅鋼材作為接地引下線,接地焊接盡量設置結構層,條件受限制的情況下必須做好防腐措施。

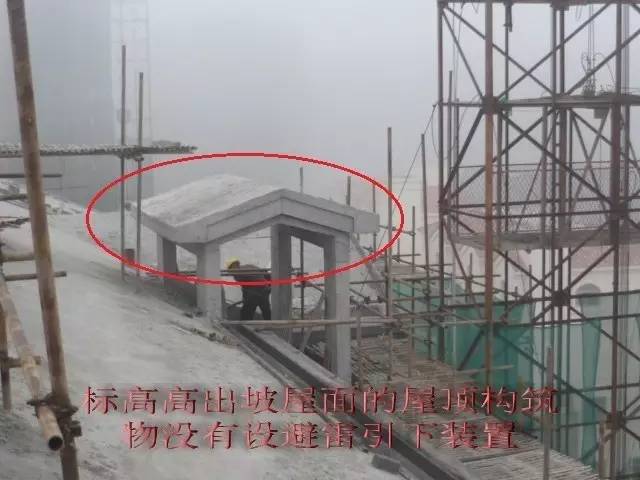

NO.7  屋頂構筑物沒有設避雷設施和引下線



存在問題

標高高出坡屋面的構筑物(如圖示亭子和煙道)沒有設避雷引下線和避雷設施。

原因分析

①電氣設計人員沒有認真審核土建施工圖,沒有復核屋頂各構筑物的頂部標高,防雷設施漏設。

②工程部、監理和施工單位沒有認真審核施工圖,發現問題沒有及時聯系設計修改。

③工程部和監理對施工過程沒有檢查和隱蔽工程未驗收,發現問題沒有及時督促落實整改。

④施工單位質量意識差,盲目按圖施工。

處理措施或方法

①電氣設計工種應認真復核土建設計標高,對于高于坡屋面的構筑物(如排煙道、造型亭子等)應嚴格按照防雷設計規范設置避雷裝置。

②工程部、監理和施工單位應認真審核施工圖,發現問題及時聯系設計修改

③工程部和監理應嚴格按照圖紙和規范要求做好隱蔽驗收,發現問題及時督促落實整改

④不破壞結構,補設避雷裝置,同時注意美觀。

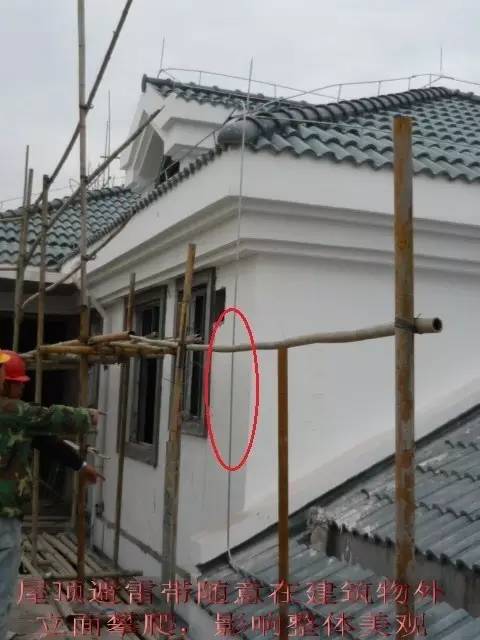

NO.8  明敷避雷帶隨意在外立面攀爬

存在問題

①不同標高的樓層之間,屋頂避雷帶懸空明敷。

②破壞建筑整體美觀

原因分析

①電氣設計工種沒有認真復核土建設計標高,對于不同標高的坡屋面引下線位置變更沒有在平面圖中明確。

②工程部、監理和施工單位沒有認真審圖,發現問題沒有及時提交設計修改。

③工程部和監理對施工過程的檢查隱蔽驗收不到位。

④施工單位沒有按設計和驗收規范要求施工。

處理措施或方法

①電氣設計工種應認真復核土建設計標高,對于不同標高的坡屋面引下線位置變更應在平面圖中明確。

②工程部、監理和施工單位應認真審圖,發現問題及時提交設計修改。

③工程部和監理必須對施工過程進行檢查,嚴格按設計和驗收規范要求做好隱蔽工程驗收。

④水電安裝班組要了解土建施工計劃,材料準備充分,密切配合土建施工。

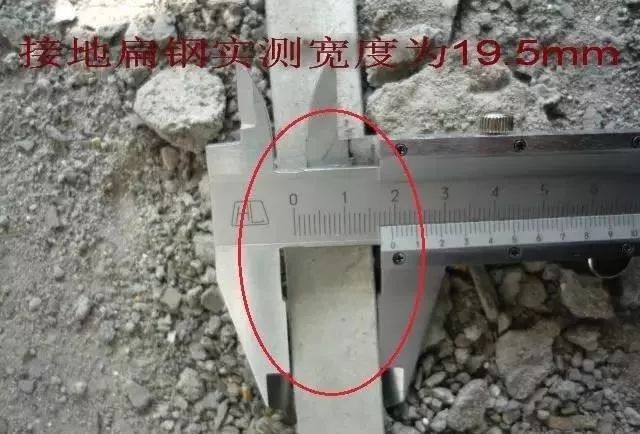

NO.9  避雷接地扁鋼規格不符合設計和規范要求


存在問題

避雷接地鍍鋅扁鋼實測為19.5×2.2mm,不符合規范和設計要求。

原因分析

①工程部、監理和施工單位沒有認真審圖。

②對施工材料沒有做進場檢驗,施工過程中隱蔽驗收沒有對接地扁鋼沒有實測實量,發現問題沒有及時督促落實整改。

③施工單位偷工減料。

處理措施或方法

①工程部、監理和施工單位應認真審圖,熟悉各施工部位的材料材質和規格要求。

②工程部和監理應嚴格按照設計要求的材料材質和規格做材料進場檢驗,如有品牌要求的還應嚴格按照品牌要求檢驗每一批次的材料品牌,在施工過程中,特別是隱蔽工程中材料的使用進行實測,發現問題及時督促落實整改。

③規范要求接地主干線至少要求應采用40×4mm的熱鍍鋅扁鋼,不合格的材料要求全部更換,同時對施工單位和監理單位進行經濟的處罰。


NO.10  接地扁鋼焊接長度不符合規范要求



存在問題

接地扁鋼焊接長度不符合規范要求,沒有做跨接。

原因分析

①工程部、監理和施工單位沒有認真熟悉圖紙和規范。

②施工技術交底不到位。

③工程部和監理對施工過程檢查驗收不到位。

④施工單位自檢不到位。

⑤施工單位隨意施工。

處理措施或方法

①工程部、監理和施工單位應認真熟悉圖紙和規范的相關要求。

②施工單位認真做好施工技術三級交底。

③工程部和監理對工程現場每一個部位和每一道工序都必須檢查驗收,特別是一些關鍵部位更應進行仔細的檢查和驗收,發現問題及時督促落實整改。

④施工單位加強自檢,現場每一個部位和每一道工序都必須自檢合格后報請監理和工程部驗收。

⑤采用鍍鋅圓鋼做跨接,或?qū)㈠冧\扁鋼做煨完,焊接長度為雙面焊時6倍圓鋼直徑,單面焊時12倍圓鋼直徑。

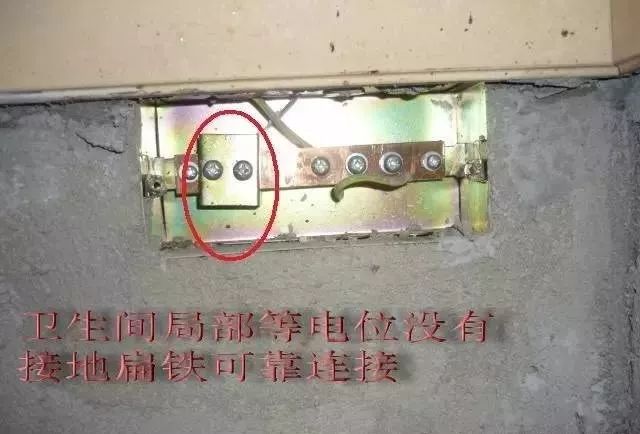

NO.11  衛生間局部等電位沒有設接地扁鋼



存在問題

衛生間局部等電位端子箱里沒有設接地扁鋼。

原因分析

①工程部和監理現場沒有認真檢查,隱蔽工程驗收不到位。

②施工單位土建班組在砌墻時水電班組沒有跟蹤銜接到位,特別是在墻面粉刷之前還沒有將扁鋼引出,并敷設到位。

③施工單位偷工減料。

處理措施或方法

①施工單位在接地焊接施工過程中嚴格按設計要求焊接接地扁鋼。

②工程部和監理必須按時做好隱蔽工程驗收,對于漏設的接地引下扁鋼要及時補焊。

③在土建墻體砌筑時水電安裝班組應與土建密切配合,水電班組派人跟蹤到位,及時把接地扁鋼甩出,并引至局部等電位端子箱,避免后續尋找接地扁鋼破壞墻體結構,同時浪費施工成本。

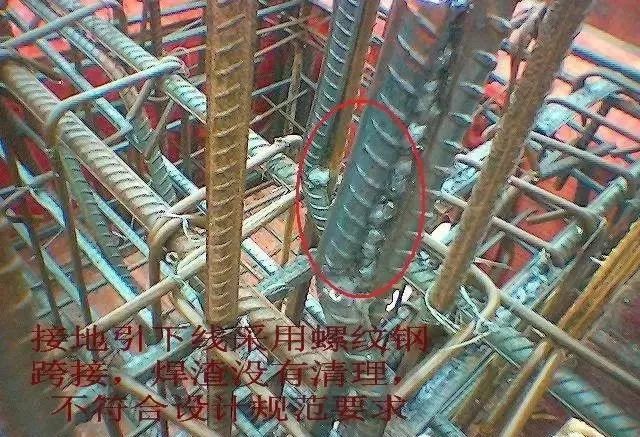

NO.12  避雷接地焊接質量缺陷



存在問題

①引下線、均壓環、避雷帶搭接處有夾渣、焊瘤、虛焊、咬肉、焊縫不飽滿等缺陷。

②焊渣不敲掉、避雷帶上的焊接處不刷防銹漆。

③用螺紋鋼代替圓鋼作搭接鋼筋。

原因分析

①施工單位質量意識差,偷工減料。

②工程部和監理對施工單位的進場材料沒有檢查,施工單位的材料準備不到位,不具備施工條件的情況下,沒有阻止施工。

處理措施或方法

①加強對焊工的技能培訓,要求做到搭接焊處焊縫飽滿、平整均勻,特別是對立焊、仰焊等難度較高的焊接進行培訓。

②工程部和監理應加強檢查和督促整改力度,特別要對施工單位的材料準備等施工條件進行檢查,對不合格的焊縫及時督促補焊,并清除焊渣,刷二道防銹漆。

③嚴格按照GB50169《電氣裝置安裝工程接地裝置施工及驗收規范》規定,避雷引下線搭接長度為圓鋼直徑的12倍,不得采用螺紋鋼代替圓鋼連接,一經發現,必須全部返工,對監理單位和施工單位應進行經濟的處罰。

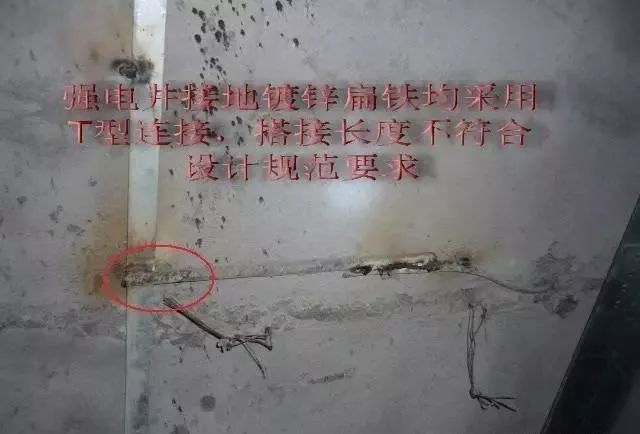

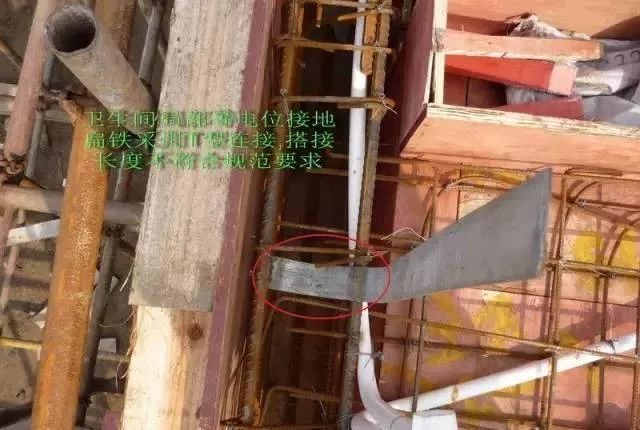

NO.13  強電井道的接地扁鋼焊接



存在問題

接地扁鐵采用“T”型焊接,搭接長度不夠,焊口夾渣、咬肉、未焊透,防腐未做。

原因分析

①工程部和監理現場檢查不到位,沒有及時督促落實整改。

②施工單位質量意識差,技術交底不到位,沒有自檢。

處理措施或方法

①工程部和監理現場應嚴格按設計和規范要求檢查和驗收,發現問題及時督促落實整改。

②施工單位認真組織三級施工技術交底,加強自身的檢查強度和力度。

③扁鋼與扁鋼搭接為扁鋼寬度的2倍,不少于三面施焊,圓鋼與圓鋼搭接為圓鋼直徑的6倍,雙面施焊,圓鋼與扁鋼搭接為圓鋼直徑的6倍,雙面施焊,扁鋼與鋼管,扁鋼與角鋼焊接,緊貼角鋼外側兩面,或緊貼3/4鋼管表面,上下兩側施焊,除設在混凝土中下焊接接頭外,焊接處均涂刷防銹漆兩遍。

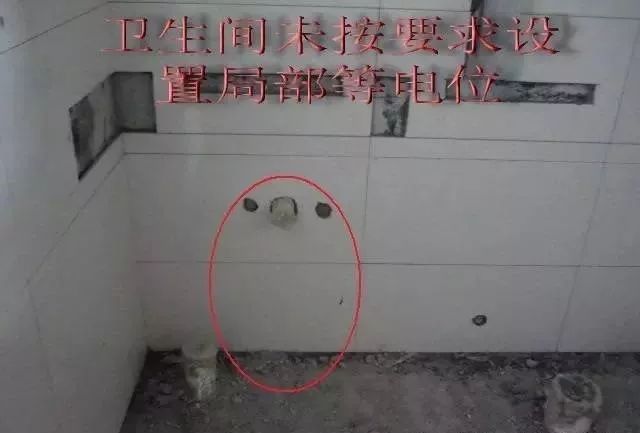

NO.14  衛生間沒有設局部等電位

存在問題

衛生間沒有設局部等電位。

原因分析

①工程部、監理和施工單位沒有認真審核圖紙。

②工程部和監理隱蔽工程驗收不到位。

③施工單位沒有自檢,水電安裝班組與土建施工班組協調配合不到位。

處理措施或方法

①工程部、監理和施工單位應認真審核圖紙,熟悉施工驗收規范的相關技術要求。

②工程部和監理必須嚴格按照設計和規范要求對隱蔽工程進行驗收,只有驗收合格后方可進入下一道工序施工。

③水電安裝班組應與土建施工班組密切配合,加強自身的質量檢查,嚴格按照施工圖和規范要求施工,不得違規施工。

④工程必須返工,按照設計要求安裝衛生間局等電位裝置(其端子板與等電位聯結干線連接。地面內鋼筋網宜與等電位聯結線連通,當墻為混凝土墻時,墻內鋼筋也宜與等電位聯結線連通。衛生間內金屬地漏、下水管等設備通過等電位聯結線與局等電位端子板連接。連接時抱箍與管道接觸表面須刮拭干凈,安裝完畢后刷防護漆。抱箍內徑等于管道外徑,搶箍大小依管徑大小而定。等電位聯結線采用BV-4mm2銅導線穿塑料管墻內暗敷設)。

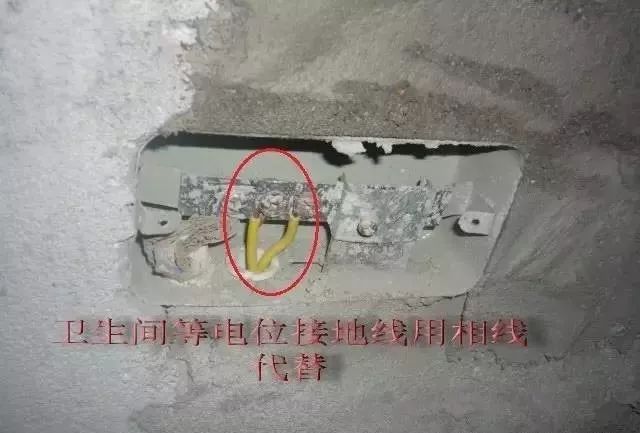

NO.15  接地線用相線代替

存在問題

①衛生間局等電位箱聯結線使用相線替代。

②端子板使用鐵板替代銅板,且已生銹。

原因分析

①工程部、監理和施工單位沒有認真審核施工圖,對施工驗收規范不熟悉。

②工程部和監理沒有認真做好現場工程質量的檢查,督促整改不力。

③施工單位偷工減料。

處理措施或方法

①工程部、監理和施工單位應認真審核施工圖。

②工程部和監理對現場工程質量應認真檢查,發現問題及時督促整改。

③施工單位嚴格按照圖紙?jiān)O(shè)計要求和規范要求施工,等電位聯結線應使用黃綠相間的銅導線,等電位聯結端子板應采用銅質材料,其厚度不應小于4mm2。

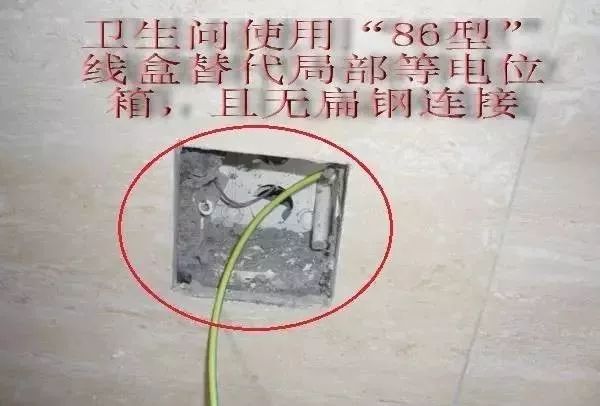

NO.16  等電位端子箱用86型接線線盒替代

存在問題

①局部等電位箱聯結線與端子板搭接面未搪錫。

②端子板未采用銅質材料制作,而是采用鐵板制作。

③使用‘86型’線盒替代等電位專用盒。

原因分析

①工程部、監理和施工單位沒有認真熟悉衛生間等電位施工大樣圖。

②施工單位施工技術交底不到位,偷工減料。

③工程部和監理對材料沒有認真檢驗。

處理措施或方法

①工程部、監理和施工單位沒有認真熟悉施工圖紙,特別是設計大樣圖。

②施工單位應認真的組織三級施工技術交底,特別應重視班組長與現場施工人員的交底。

③施工單位應嚴格按照設計和規范要求采購和使用材料,一旦發現偷工減料的現象,對施工和監理單位均應從重處罰。

④此工程應返工處理,多股線應搪錫后再壓接,采購成品端子箱,端子板應采用紫銅板,其厚度不應小于4mm2。

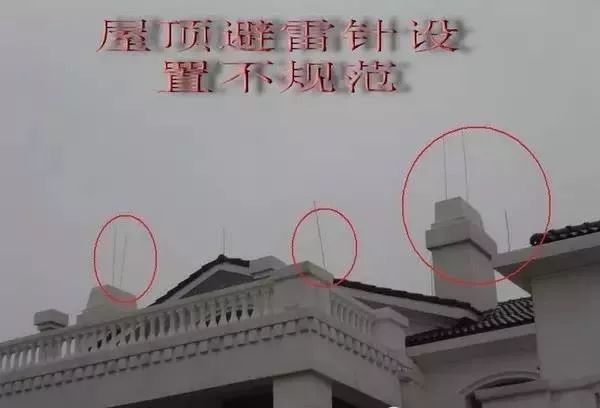

NO.17  屋頂避雷針設置不規范


存在問題

①屋頂避雷針設置不規范,用圓鋼代替專用避雷針。

②別墅豪宅的整體效果被破壞。

原因分析

①工程部房產品質意識差,工程部、監理和施工單位沒有認真審圖,對避雷針的安裝高度沒有認真復核。

②施工單位質量意識差,施工技術交底不到位。

③工程部和監理在施工過程中沒有認真檢查,發現問題沒有及時制止和督促整改。

處理措施或方法

①工程部、監理和施工單位應認真熟悉施工圖紙和防雷接地安裝圖集,認真復核避雷針的材質和設計安裝高度要求。

②工程部和監理在施工過程中應認真檢查和驗收,發現問題應及時督促整改。

③施工單位應認真的組織三級施工技術交底,特別應重視班組長與現場施工人員的交底。

④施工單位應嚴格按照設計、規范和圖集要求安裝避雷針,不得采用鍍鋅圓鋼代替避雷針,應采購專門的避雷針接閃器,避雷針的安裝高度為屋面玩場面30cm,認真做好自檢。
